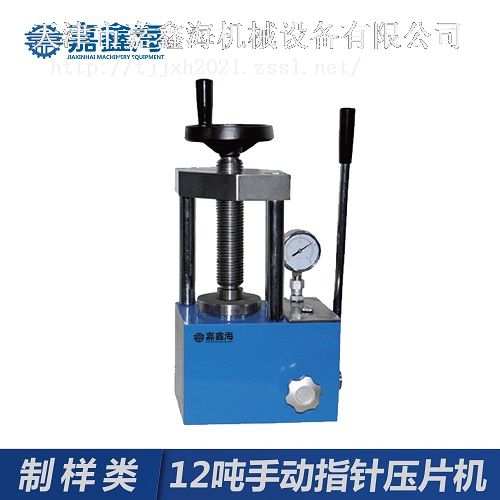

嘉鑫海12吨手动指针压片机，使用时把待压的模具或其它附件放于压片机主油缸工作台上，手工拧紧大丝杠把模具拧紧。关闭放油阀（顺时针拧紧）摇动压油手柄直至所需压力值保持几分钟后打开放油阀，取出模具即可。
嘉鑫海12吨手动指针压片机油路原理：
工作时，放油阀关闭。摆动手动压把，油液从油池中经单向阀吸入，通过出油单向阀压出进入活塞缸中，这样不断储存能量，而形成高压油，并在仪表中显示出来，当开启放油阀7时，即时卸荷。并且具有放油自动复位功能。
注意事项：
(1)使用前必须先松开油筒上的放气螺钉和维修螺钉，再松开放油阀的状态下空打两柱塞，使系统正常工作。
(2)每次使用前及使用中，都应把工作台用丝杠压至底部。
(3)保持机油的清洁，尤其是大小活塞滑动处，丝杠要定期加油润滑。
(4)如发生渗漏及维修要及时补充压力油，使之达到距油筒顶部100mm以内，压力油为46#清洁机油。
(5)随时检查压力示值，决不允许超压使用，否则会发生危险。
|
型号
|
JYP-12
|
|
压力范围
|
0-12T（0-30MPa）
|
|
活塞直径
|
镀铬油缸Φ70mm（d）
|
|
整体结构
|
设备无密封链接，减少漏油点
|
|
压力表
|
压力、压强双刻度显示
|
|
活塞行程
|
30mm（T）
|
|
压力稳定性
|
≤1MPa/10min
|
|
工作台直径
|
Φ80mm（D）
|
|
立柱数量
|
2根立柱
|
|
立柱间距
|
96×130mm（M×N）
|
|
外形尺寸
|
225×155×380mm
|
|
设备重量
|
28Kg
|
